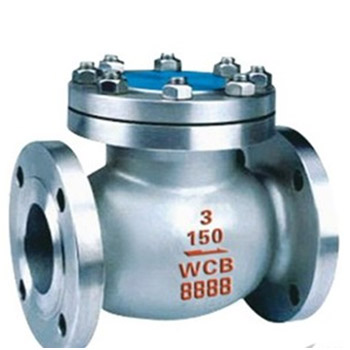

H44W旋启式美标止回阀

更新时间:H44W旋启式美标止回阀

已被浏览:

详细介绍

H44W美标旋启式止回阀结构特点:
美标止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。
H44W美标旋启式止回阀标准规范:
设计制造标准:API 6D
结构长度标准:ASME B 16.10
连接法兰标准:ASME B 16.5
压力温度等级:ASME B 16.34
试验检验标准:API 698
H44W美标旋启式止回阀主要连接尺寸:

公称通径150Lb300Lb400Lb600Lb
inmmLHLHLHLH
11/240165130241135241135241160
250203135267145292145292170
21/265216145292170330170330180
380241175318210356210356245
4100292200356260406260432290
5125330255400295457295508320
6150356320444325495325559360
8200495380533380597380660430
10250622440622440673440787505
12300698480711520762520838555
14350787530838540889540889595
16400864580864590902590991680
1845097862097867010166701092780
20500978655101672010547201194970
