法兰金属硬密球阀Q341H-16C

更新时间:法兰金属硬密球阀Q341H-16C

已被浏览:

详细介绍

产品概述
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。   在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。   球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

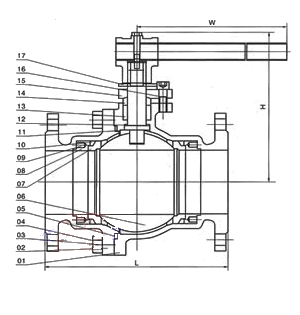

主要零部材料
序号
NO
零件名称材质
GBASTM
1阀体WCBA2116-WCB
2密封圈PTFEPTFE
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片

柔性石墨+不锈钢

B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE
技术规范
设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598
主要外形尺寸







公称通径15202540506580100125150200
d113192538646476102127152203
L108117127165191191203229356394457
H59637595142142152178252272342
W130130160230400400400650105010501410
Wt(kg)2.5357151919335893160
